Сообщения о загрузке списка соединений

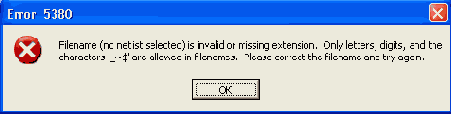

Рисунок 4.14. Сообщения о загрузке списка соединений на плату, имеющую предварительно установленные компоненты и проведенные связи

  • после выполнения команды нельзя восстановить первоначальный вид печатной платы с предварительно размещенными компонентами, поэтому ее рекомендуется сохранить в отдельном файле.

После нажатия на кнопку Yes загружаемые компоненты проекта размещаются над верхней границей печатной платы (если уже размещена заготовка печатной платы). Если же нет заготовки печатной платы, то все компоненты размещаются в левом нижнем углу рабочего пространства проекта. При этом на экране отображаются прямые линии еще не проведенных электрических связей.

При установке курсора (не нажимая левую кнопку мыши) на объект размещения появляется информация о позиционном обозначении компонента, его типе и значении атрибута компонента, а для электрической цепи — ее номер (имя) и имена компонентов и их контактов, которые цепь соединяет.

По команде Library/Setup можно просмотреть перечень открытых библиотек.

Теперь можно размещать компоненты схемы в контуре печатной платы.
