Общие сведения

Эффективная и качественная работа в любой САПР проектирования печатных плат (ПП) невозможна без полных и  корректных библиотек ЭРЭ, а также программных средств, обеспечивающих создание и редактирование услов­ных графических изображений (УГО) символов элементов, посадочных мест, корпусов, а также контроль библиотечной информации. К сожалению, подавляющее большинство библиоте­к P-CAD 2002 содержат зарубеж­ные ЭРЭ, выполненные в соответствии с зарубежными стандартами, часто в дюймовой системе единиц, и вследствие этого они практически непригодны для работы российских условиях.

В системе P-CAD библиоте­ки ЭРЭ (*.lib) являются интегри­рованными

и содержат три типа объектов[4]:

    символы УГО (symbols[5]), которые помещаются на схему электрическую принципиальную;

    посадочные места и графика корпуса (patterns), которая помеща­ется на ПП;

    компоненты (components)[6] - описание внутренней структуры и функций отдельных составляющих ком­понента  (упаковки символа или набора символов в корпус), включающее число секций в корпусе ЭРЭ, номера и имена выводов, коды логической эквивалентности выводов и т.д.

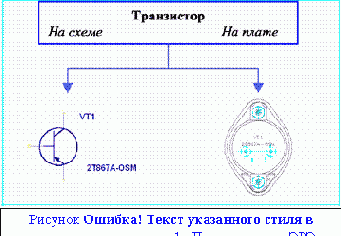

Интегрированный компонент библиотеки включает в себя все три типа объектов (рис. 3.1) [7].

В интегрированной библиотеке каждому символу могут быть сопоставлены несколько вариантов корпусов. Библиотеки легко пополняются с помощью графических редакторов, а упаковочная информация о расположении выводов ЭРЭ,  их логической эквивалентности и т.п. координируется диспетчером библиотек. Вся текстовая информация об упаковке ЭРЭ и их атрибутах заносится в таблицы, удобные для просмотра и редактирования. Тем самым исключаются ошибки несогласованного ввода этой информации. Библиотеки всех предыдущих версий P-CAD

через текстовый формат PDIF переносятся в P-CAD 2002

и затем объединяются в интегрированные библиотеки.

Интегрированные библиотеки позволяют сэкономить память на диске за счет того, что компоненты, имеющие одинаковые корпуса и символы, ссылаются на один и тот же библиотечный компонент Pattern

или Symbol. Редактирование общего корпуса или символа означает одновременное внесение изменений во все компоненты, имеющие данный символ или корпус.

В процессе проектирования ПП неизбежно возникает задача или создания новых, или редактирования ранее созданных УГО ЭРЭ, приведения их в соответствие  с действующими российскими стандартами ЕСКД.

В P-CAD 2002 предусмотрен достаточно обширный комплект необходимых программных средств работы с библиотеками (см. табл. 3.1).

Таблица 3.1 - Основные этапы работы с библиотечными компонентами

Этап	Программа	Исполняемый файл
Создание УГО символа ЭРЭ	P-CAD Symbol Editor	symed.exe
Создание посадочного места и корпу­са ЭРЭ	P-CAD Pattern Editor	pated.exe
Упаковка ЭРЭ в корпус  и размещение его в  библиотеке	P-CAD Library Executive	cmp.exe

Для создания собственно компонента, ведения и контроля  библиотек ЭРЭ обычно используется диспетчер (менеджер) библиотек Library Executive.
