Копирование, переименование и удаление компонентов
Для копирования компонентов из библиотеки-источника (Source Library) в целевую библиотеку (Destination Library) необходимо:
1) Активизировать команду Library/Copy…
2) В диалоговом окне Library Copy (рис. 3.14) в рамке Copy Item установить c помощью флажка тип данных, которые собираемся копировать (Component, Pattern или Symbol).
3)
Нажать на кнопку Source Library и выбрать библиотеку, данные из которой Вы хотите скопировать.
4) Нажать на кнопку Destination Library и выбрать целевую библиотеку, данные в которую Вы хотите скопировать.
5)
В списке компонентов Multiple Source Names, которые вы можете скопировать выберите необходимый компонент, щелкнув по его имени левой кнопкой мыши.

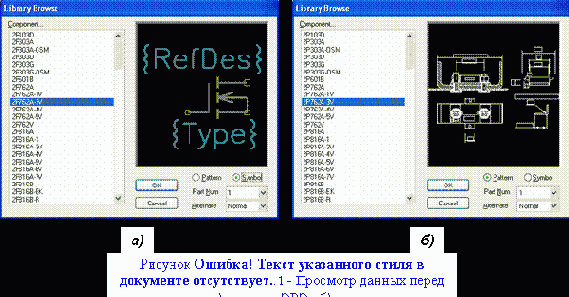

6) Для просмотра перед копированием выбранного компонента нажмите на кнопку Browse To Add. В появившемся диалоговом окне Library Browse (рис. 3.15) установите либо флажок Symbol, если необходимо просмотреть УГО электрорадиоэлемента (см. рис. 3.15 а), либо Pattern, если требуется ознакомиться с его посадочным местом (см. рис. 3.15 б). Для завершения просмотра нажмите ОК.
7) Для выполнения операции копирования нажмите кнопку Copy.
8) После копирования всех необходимых данных нажмите кнопку Close.
Для переименования данных в библиотеке необходимо:
1) Активизировать команду Library/Rename…
2)
 |

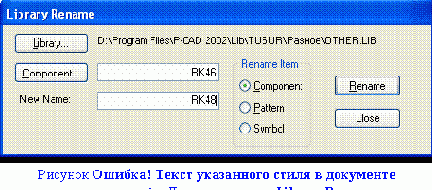

В появившемся диалоговом окне Library Rename (рис. 3.16) в рамке Rename Item установить c помощью флажка тип данных, которые собираемся переименовать (Component, Pattern или Symbol).
3) Нажать на кнопку Library и выбрать библиотеку, данные из которой Вы хотите переименовать.
4) Нажать на кнопку Component и выбрать данные, которые Вы хотите переименовать. В появившемся диалоговом окне Library Browse (рис. 3.15) в списке Component выберите необходимый элемент, щелкнув по его имени левой кнопкой мыши. После его просмотра нажмите ОК
и вернитесь в окно Library Rename.
5) В поле Component появится имя данных, которые будут переименованы. Наберите новое имя данных в поле New Name
(новое имя) и нажмите кнопку Rename.
6) После переименования всех необходимых данных нажмите кнопку Close.
Для удаления данных из библиотеки необходимо:
1) Активизировать команду Library/Delete…
2)

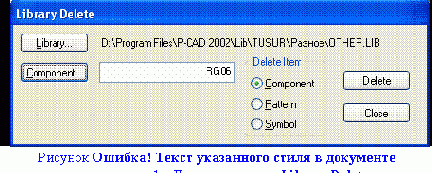

В появившемся диалоговом окне Library Delete (рис. 3.17) в рамке Delete Item установить c помощью флажка тип данных, которые Вы собираетесь удалять (Component, Pattern или Symbol).
3) Нажать на кнопку Library и выбрать библиотеку, данные из которой Вы хотите удалять.
4) Нажать на кнопку Component и выбрать данные, которые Вы хотите переименовать. В появившемся диалоговом окне Library Browse (рис. 3.15) в списке Component выберите необходимый компонент, щелкнув по его имени левой кнопкой мыши. После его просмотра нажмите ОК и вернитесь в окно Library Delete.
5) В поле Component появится имя данных, которые удаляются после нажатия кнопки Delete.
6) После удаления всех ненужных данных нажмите кнопку Close.
