Основы AutoCAD

Привязка координат


Применение устройства указания для точного ввода координат требует использования специальных команд:

• шаговая привязка (SNAP) — привязка координат к узлам невидимой сетки;

• объектная привязка (OSNAP — object snap) — привязка координат к различным точкам уже созданных объектов.

Шаговая привязка

Команда SNAP позволяет привязать все точки к узлам воображаемой сетки с определенным пользователем шагом. Эту сетку можно сделать видимой при помощи команды GRID. Присутствие сетки позволяет быстро оценить размеры фрагментов деталей чертежа. Кроме того, сразу становятся видны потенциальные точки шаговой привязки, хотя шаг видимой на экране вспомогательной сетки не обязательно должен совпасть с сеткой шаговой привязки.

Как только вы установите режим шаговой привязки, графический курсор будет передвигаться только между узлами сетки.

Регулировать характеристики привязки можно в диалоговом окне Drafting Settings, закладка Snap and Grid (рис. 1.15). Вызвать окно можно двумя способами:

Рис. 1.15. Диалоговое окно Drafting Settings, закладка Snap and Grid

• используя меню Tools => Drafting Settings;

• с помощью мыши подвести курсор на кнопки GRID или SNAP, находящиеся в статусной строке, и по нажатии правой кнопки выбрать Settings.

На заметку

Желательно, чтобы шаг сетки во всех случаях совпадал по обеим осям. Тогда при изменении значения интервала по оси Х система автоматически скорректирует и установку интервала по оси Y.



Объектная привязка

При вводе точек можно использовать геометрию объектов, имею щихся в чертеже. В AutoCAD такой способ называется объектно привязкой (OSNAP). Он позволяет задавать новые точки относитель но характерных точек уже существующих геометрических объектов.

Управление объектной привязкой осуществляется из диалоговог окна Drafting Settings, закладка Object Snap (рис. 1.16), которое вызы вается одним из следующих способов:

Рис. 1.16. Диалоговое окно Drafting Settings, закладка Object Snap

Рис. 117. Контекстное менк выбора режима объектной привязки


• используя меню Tools => Drafting Settings;

• с помощью мыши подвести курсор на кнопку OSNAP или OTRACK, находящуюся в статусной строке, и по нажатии правой кнопки выбрать Settings;

• используя контекстное меню (рис. 1.17), которое вызывается щелчком правой кнопки мыши при нажатой клавише Shift.

В табл. 1.3. перечислены опции команд объектной привязки. Одной из наиболее существенных функций, значительно облегчающих работу, в AutoCAD является AutoSnap (Автопривязка). Она позволяет упростить все операции, связанные с объектной привязкой. Когда графический курсор проходит вблизи заданной пользо-

вателем точки, система извещает об этом следующим образом (рис. 1.18):

• точка отмечается маркером, форма которого зависит от типа привязки и ближайшей к курсору точки;

• возле точки появляется контекстная подсказка привязки (SnapTip);

• графический курсор “примагничи-вается” к найденной точке.



Рис. 1.18. Пример подсказки при использовании AutoSnap

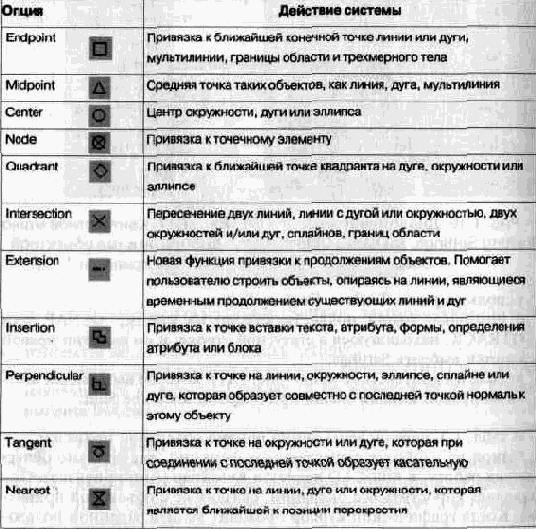

Таблица 1.3. Опции команд объектной привязки



Таблица 1.3. (продолжение). Опции команд объектной привязки



На заметку

Переход между активными режимами привязки осуществляется с помощью клавиши Tab.
