Изображение в виде четырехугольника
8, четырехугольные призмы 7 и 10, а также другие предметы, ограниченные плоскостями или цилиндрическими поверхностями 9.
Форму круга могут иметь на виде сверху (рис. 170, в): шар 11, конус 12 и цилиндр 13 вращения, другие поверхности вращения 14.
Вид сверху в форме правильного шестиугольника имеет правильная шестиугольная призма (рис. 170, г), ограничивающая поверхности гаек, болтов и других деталей.
Определив форму отдельных частей поверхности предмета, надо мысленно представить изображение их на виде слева и всего предмета в целом.

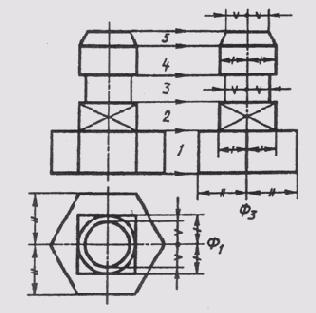

Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отчета размеров изображения предмета. В качестве таких линий применяют обычно осевые линии (проекции плоскостей симметрии предмета и проекции плоскостей оснований предмета). Разберем построение вида слева на примере (рис. 171): по данным главному виду и виду сверху построить вид слева изображенного предмета.
Сопоставив оба изображения, устанавливаем, что поверхность предмета включает в себя поверхности: правильной шестиугольной 1 и четырехугольной 2 призм, двух цилиндров 3 и 4 вращения и усеченного конуса 5 вращения. Предмет имеет фронтальную плоскость симметрии Ф ,которую удобно принять за базу отчета размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.
Форма многих предметов усложняется различными срезами, вырезами, пересечением со-
Рис. 171
Рис. 172
ставляющих поверхности. Тогда предварительно нужно определить форму линий пересечения, а строить их нужно по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

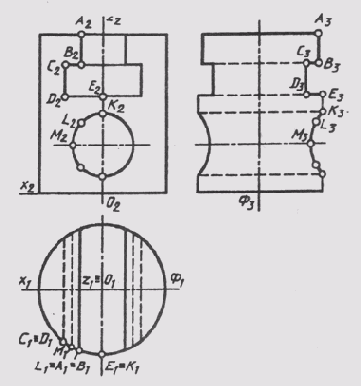

На рис. 172 построен вид слева предмета, поверхность которого образована поверхностью вертикального цилиндра вращения, с T-образным вырезом в его верхней части и цилиндрическим отверстием с фронтально проецирующей поверхностью. В качестве базовых плоскостей взяты плоскость нижнего основания и фронтальная плоскость симметрии Ф. Изображение Г-образного выреза на виде слева построено с помощью точек контура выреза A В, С, D и Е, а линия пересечения цилиндрических поверхностей — с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф.
